Opérateur 24V pour porte de garage sectionnelles ou basculantes débordante avec une force de traction de 80 kg à usage intensif.
Surface de la porte 13M2 pour l ‘opérateur BOTTICELLI SMART BT A850. Vitesse d’ouverture 240 mm/sec.
Surface de la porte de 16Mé pour l’opérateur BOTTICELLI SMART BT A1250. Vitesse d’ouverture 190 mm/sec.
Centrale de commande de type VENERE BT A DIS avec écran de programmation.
Technologie 24V
Système Anti écrasement D-TRACK
Fin de course par encodeur + butée mécanique intégré au rail pour une sécurité maximale.
DONNÉES ÉLECTRIQUES
|
Alimentation
|
220-230V 50/60Hz
|
Puissance maxi absorbée par le réseau
|
BOTTICELLI SMART BT A 850: 200W
|
BOTTICELLI SMART BT A 1250: 250W
|
|
|
Alimentation des accessoires
|
24V~ (180mA max)
|
24V~safe (180mA max)
|
Connexion feu clignotant
|
24V~ max 25W
|
Lumière de courtoisie
|
Lampe de courtoisie à Led modèle BFT 24V 2W
|
Température d’exploitation
|
-20°C / +60°C
|
|
DONNÉES MÉCANIQUES
|
Force de traction et de poussée
|
BOTTICELLI SMART BT A 850: 850N
|
BOTTICELLI SMART BT A 1250: 1250N
|
Vantail maxi
|
BOTTICELLI SMART BT A 850 : 13m2
|
BOTTICELLI SMART BT A 250 : 16m2
|

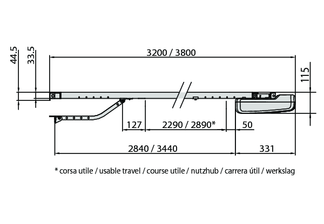

Course utile
|
RAIL L.=2900 course utile=2300 mm
|
RAIL L.=3500 course utile=2900 mm
|
Vitesse maximale
|
BOTTICELLI SMART BT A 850
|
RAIL à courroie= 240 mm/s
|
RAIL à chaîne= 210 mm/s
|
BOTTICELLI SMART BT A 1250
|
RAIL à chaîne= 190 mm/s
|
Manoeuvres en 24 heures@ MAX+60°C
|
BOTTICELLI SMART BT A 850: 50
|
BOTTICELLI SMART BT A 1250: 100
|
Manoeuvres en 1 heures @ MAX+50°C
|
15 pour A 850 et 40 pour A 1250 donnée à titre indicatif
|
Installation en coupe typique à 20 °C
|
BOTTICELLI SMART BT A 850: mq 6,7
|
100 manœuvres consécutives
|
BOTTICELLI SMART BT A 1250: mq 15,7
|
50 manœuvres consécutives
|
Réaction à l’impact
|
Limiteur de couple intégré sur centrale de commande
|
Fin de course
|
Électronique avec CODEUR
|
Lubrification
|
Graisse permanente
|
Degré de protection
|
IP20
|
Poids tête moteur
|
5 kg
|
Bruit
|
<70dB(A)
|
|
|
|
DONNÉES DU RÉCEPTEUR INTÉGRÉ
|
Radio récepteur Rolling-Code incorporé
|
Fréquence 433.92 MHz
|
|
|
N° de combinaisons
|
4 milliards
|
N° maxi de radiocommandes mémorisables
|
63
|
Existe en Kit
KIT BOTTICELLI
-
1 Opérateur BOTTICELLI SMART ULTRA A 650 OU A 1250
-
1 Rail à Chaîne ou rail à courroie ou rail à chaîne Lg 2900 pour une course utile de 2400 mm
-
Pattes de fixation au plafond APT S
-
2 Emetteurs 2 fonctions
-
Options:
-
Rail à chaîne ou à courroie Lg 3500 pour une course utile de 3000mm
-

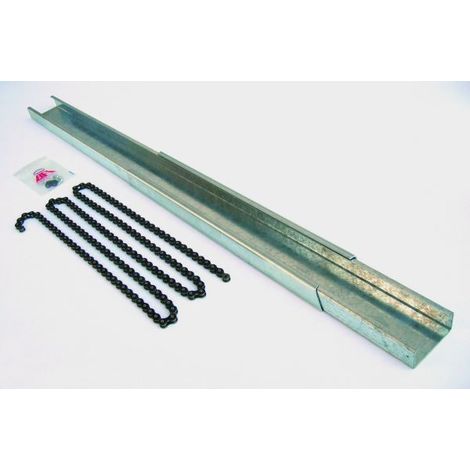

Kit complet de rallonge à chaîne de 1m à chaîne.
-

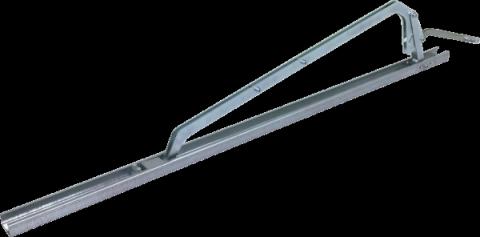

Bras pour motoriser de portes de garage non débordante à ressort ou à contre-poids
-
Ouverture GSM B EBA WIFI
-
Batterie de secours BT BAT
-
Possibilité de raccorder des panneaux solaires pour fonctionnement autonome ECOSOL BOX
-
Digicode radio QBO TOUCH
-
Digicode filaire CL3C
-
Pattes de fixation au plafond pour les opérateurs TIZIANO B GDA jusqu’à 30 cm maximum.
-
Déverrouillage à clef extérieur
